GCC04D（170雙振鏡）
雙振鏡加工方式，加工效率大幅提升。單片加工范圍320mmx160mm，適合21寸及以下電容式觸摸屏可視區和導線區蝕刻；
最細線寬20μm；
GCC04系列激光蝕刻機專為中小尺寸電容屏導線及可視區蝕刻進行機械結構、光路結構、吸附平臺進行等設計。
|
加工對象 |
電容屏 |
|
加工材料 |

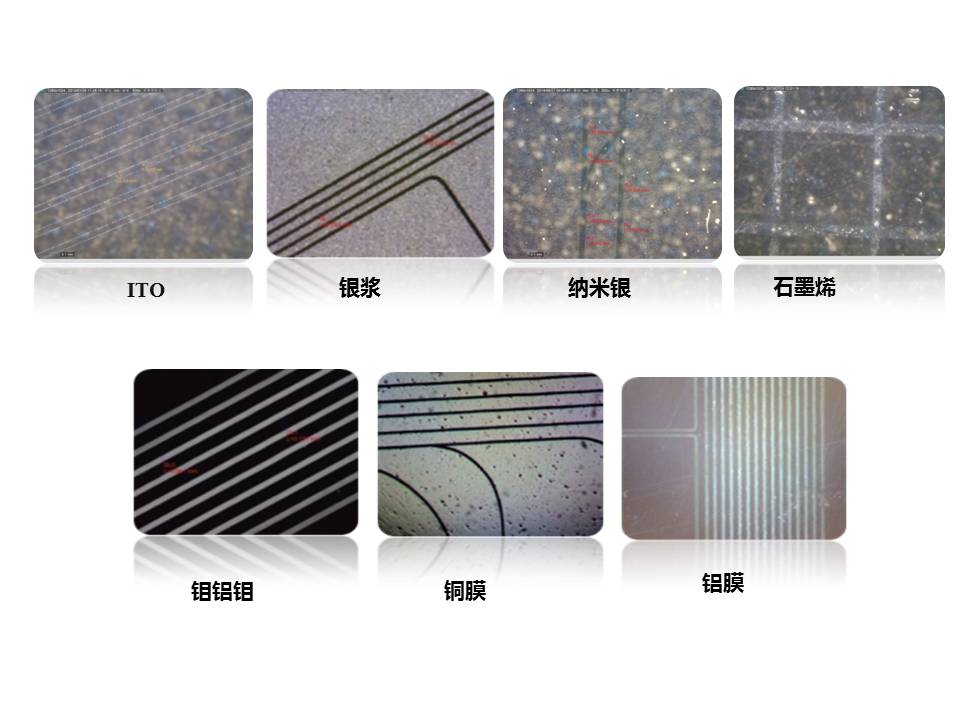

銀漿、ITO、CNT、石墨烯等 |
|
蝕刻材料厚度/蝕刻線寬 |
當6μm~10 μm(銀膠印刷厚度/均勻度) 20μm ~30μm （視具體材料材質與膜厚及膜厚均勻度而定） |
|
線性度 |
±3μm |
|
綜合定位精度 |
±10μm（排除材料印刷誤差） |
|
重復加工精度 |
±2μm |
|
拼接精度 |
±5μm |
|
工作平臺面積 |
560 mm×560 mm |
|
有效加工面積 |
500 mm×500 mm |
|
定位方式 |
雙CCD自動定位 |
|
加工速度 |
≤4500 mm/s（視具體材料而定） |
|
單PCS加工范圍 |
320 mm×160 mm(雙振鏡) |
